齿形链链板的应用信息

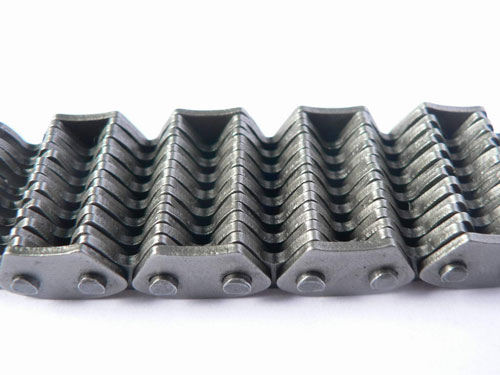

齿形链链板



齿形链链板是一种应用广泛的重要机械基础件,是由一组链齿板铰接组成的,在生产作业时链齿板与链轮轮齿相啮合而传递运动。齿形链链板上设有导板,从而可以有效的防止链条工作时发生侧向窜动;导板有内导板和外导板之分。内导板可以较精确地把链定位于适当的位置,因此导向性好、工作可靠,比较适用于高速及重载传动,但链轮轮齿需开出导向槽,用外导板齿形链链板时,链轮轮齿不需开出导向槽。虽然齿形链链板的链轮结构简单,但是导向性比较差,外导板与销轴铆合处易松脱。
齿形链链板又被叫做无声链,主要用在高速、重载、低噪音、大中心距的工况下,其传动性能优于齿形带传动、齿轮传动以及磙子链传动,以成为众多行业首选对传动形式之一,以啮合形式分可分为内啮合齿形链链板、外啮合齿形链链板和内外复合啮合齿形链链板,其中内外复合啮合齿形链链板的噪音最小,应用也最广泛。
齿形接的链环还可以根据生产作业的环境需要,对输送物料进起的提升输送。齿形链链板链条为一刚性体,缠绕进链轮的链条链板会形成一个等边多边形的一部分。由于链传动机构的这一特性,并且又要求缠绕进链轮的链板在链轮上不会有很大的周向窜动。这样,缠绕进链轮链板的外侧齿廓线必然和齿形链链板轮上相应的轮齿廓线之间,而且不会有间隙。齿形链链板不仅可以调节的输送设备链条长度,还是输送设备重要的取物装置,能够对提高输送生产作业的生产效率,起到重要的作用。齿形链链板与滚子链相比,不仅具有传动平稳的优点,还具有无噪声承受冲击性能好、作业输送运作安全可靠的特点,因此被广泛的应用在各工业企业高速或运动精度要求较高的传动装置中。
  www.shusongpj.com链板技术整理发布。
