齿形链链板的主要作用有哪些

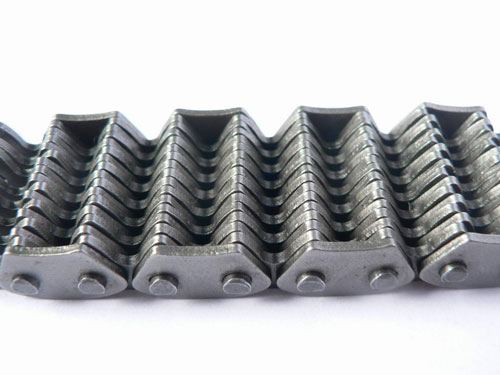

齿形链链板



齿形链链板是输送设备的传动机构,在渐开线齿形链链板机构中,链轮的轴截面内,绕进链轮的链板与齿形链链板轮之间存在唯一接触点内,当节距和齿数确定后,啮合线和链板齿廓线可以按照电机的传动来进行运转。
齿形链链板在制作工艺上采用的冲裁整修复合模冲裁的整修方法,还可以进行挤光整修以及刮削整修的方法来进行制作。齿形链链板的链板销孔两侧有长短扇形槽各一条,相邻链板在同一销轴上左、右相间排列。销孔中装入销轴,并在销轴两侧的短槽中嵌入与之紧配的轴瓦。这样由两片轴瓦和一根销轴组成了一个铰链。两相邻链节作相对转动时,左右轴瓦将各在其长槽中摆动,两轴瓦内表面沿销轴表面滑动。由于齿形链链板的轴瓦长等于链宽,舍得在运转时的承压面积大,而使得压力减小。当铰链内的压力相同时,齿形链链板式所能传递的载荷约为圆销式的两倍,又因为齿形链链板与销轴表面是滑动摩擦,所以磨损仍较严重。齿形链链板板要错排列,通过销轴联接而成。链板两工作侧边为直边,夹角为六十度或是七十度,由链板工作边与链轮齿啮合实现传动。齿形链链板轴可以是圆柱销轴,也可以是其它形式,连接两链片的一对棱柱销轴,链节相对转动时,两棱柱可相互滚动,使得铰链磨损减少。齿形链链板的载荷沿全链宽均匀分布,以滚动摩擦代替滑动摩擦,故显著地减小了有害阻力。链节相对转动时,滚动中心变化,实际节距随之变化,可补尝链传动的“多边形效应”。
我国近年来,随着输送设备产业的高速发展,使得输送设备配件设施技术的发展也是十分迅速的。由于齿形链链板在生产输送作业运转中,不仅可以高效率地发挥传递动力的优点,还可以为各工业企业降低维修的成本,因此被广泛地应用在各工业企业的生产输送作业领域中。www.shusongpj.com整理发布。
