物流输送滚筒输送机的电气控制系统浅析

发布时间:2014-03-10   14:12:20   文章来源:http://www.shusongpj.com     作者:上海昱音机械

由于物料在送入物流输送滚筒输送机时大多情况下不是均匀的,所以一旦送入物流输送滚筒输送机内的物料过大,电机的载荷也会变大,长期的使用会降低电机的使用寿命甚至烧毁电机。所以如果物流输送滚筒输送机的输送量或者电机过大时,就需要为其配备电气控制装置,既可以延长电机、物流输送滚筒输送机的使用寿命,也可以降低对电网的冲击。

物流输送滚筒输送机的电气控制主要表现在以下三个方面:

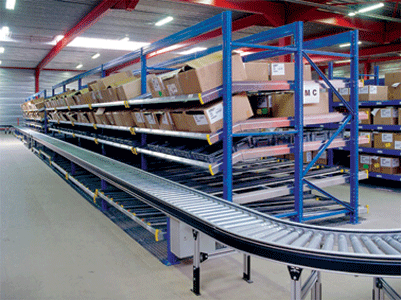

物流输送滚筒

    超载保护:当输送机因进料过多,造成超载时,应能够切断动力输入,使输送机停机。所以在控制装置中使用热继电器对物流输送滚筒输送机与给料装置进行超载保护。当驱动电机过载电流较小时,热继电器要经过较长时间才动作;过载电流较大时,热继电器在较短时间内就能动作。因此物流输送滚筒输送机超载时可通过热继电器的感应使控制装置关闭驱动电机。紧急停止:在现场可能会出现异常情况需要停机,所以要有一个能及时切断动力源的控制装置。可根据现场情况在易接近的地方安装一个常闭按钮开关,发生异常时按下开关使其常开,达到停机的目的。电气联锁:物流输送滚筒输送机正常工作时应在空载时启动,卸载完毕后停机。所以在控制装置中要设计一个电气联锁的装置,以满足以上要求。

    物流输送滚筒输送机的技术特点趋向于设备大型化,其主要技术参数与装备均向着大型化发展,为了适应这种大型化发展,物流输送滚筒输送机动态分析与监控技术是必不可少的,用动态分析的技术和机电一体化、计算机监控等高新技术,使输送机始终处于最佳运行状态,设备性能好,运输效率高,这样就能提高物流输送滚筒输送机的运行性能和可靠性。

    物流输送滚筒输送机的电气控制随着物流输送滚筒输送机的发展,要求安全保护装置必须提高到重要的位置加以重视,为确保物流输送滚筒输送机安全运行而设计电气控制装置。本次设计中物流输送滚筒输送机的电气控制设计主要是以下几个方面:

    (1)短路保护:其目的是为了避免因驱动电机绕组或线路发生故障而造成短路对电气设备的保护。用于短路保护的电气元件是熔断器。熔断器也被称为保险丝,是一种安装在电路中,保证电路安全运行的电器元件。其工作原理是当电路发生故障或异常时,伴随着电流不断升高,并且升高的电流有可能损坏电路中的某些重要器件或贵重器件,也有可能烧毁电路甚至造成火灾,保险丝会在电流异常升高到一定的高度和一定的时候,自身熔断切断电流,从而起到保护电路安全运行的作用。

    在此选用带断相保护物流输送滚筒式熔断器,熔断器适用于交流50Hz、电压至38OV、电流至100A的电路,作过载、短路及断相保护用。由于熔断器装有微动开关,其常闭触头接于主电路的控制电路中,当主电路过载或短路使熔断器动作,微动开关常闭触头断开,从而切断控制电路电源,进而使主电路断开电源,避免了电机或物流输送滚筒输送机的断相运行。

    (2)超载保护:当输送机因进料过多,未来物品或过大的快料等造成超载时,应能切断动力输入,使物流输送滚筒输送机停机。热继电器主要用于电动机的过载保护。热继电器用于交流50、60Hz、电压66OV及以下、电流500A及以下的电力线路中,用作三相交流电动机的过载保护和断相保护。在此选用热继电器。

    (3)紧急停止开关:选用紧急式控制按钮。在必要时,容易接近的位置切断电源,以阻止事故的发生。

    (4)电气联锁:在输送机与给料装置之间启动和关闭的顺序应该是先启动物流输送滚筒输送机,再启动给料装置,关闭了给料装置才能关闭物流输送滚筒输送机。这个顺序关系应由电气联锁来实现。接触器是实现这一联锁控制的自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载,如电热器、照明、电焊机、电容器组等。在此选用交流接触器,与之前的热继电器正好配套。

    物流输送滚筒输送机的使用也是具有一定的技巧的,只有将各种情况考虑进去了,才能更好的对其进行使用及维护,保证设备的正常运转,减少停机造成的损失。所以大型、长距离的物流输送滚筒输送机配备配套的电气控制装置是必不可少的。http://www.yuyin.sh.cn/物流输送滚筒技术整理发布。
